詳細介紹經顱多普勒血流分析儀軟件主界面

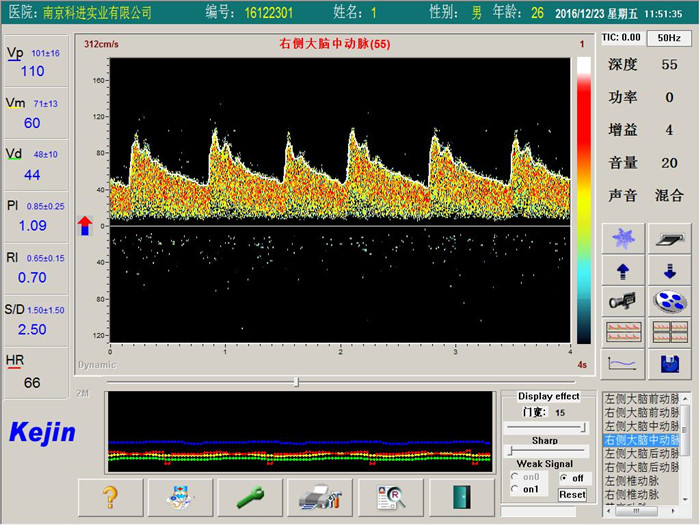

超聲經顱多普勒軟件程序主界面

1）上方部分顯示醫院名稱、病人和時間信息，醫生可實時掌握病人信息；

2）實時檢測血流頻譜顯示窗口可以觀察到活動的頻譜信號，并有零基線，調色板，檢測血管名稱，血流速度量程，時間軸，動態包絡、靜態包絡等按鍵，調色板共有8種可調，血流速度量程有“156cm/s”，“312cm/s”，“624cm/s”三檔可選，時間軸有4s,8s,16s可選，檢測時可以動態計算，檢測數值實時變化，便于醫生根據不同情況進行選擇和調節；

3）左上方有Vp，Vm，Vd，PI，RI，S/D，HR參數顯示區，在靜態包絡狀態下，圖像凍結后，參數即時顯示，同時有正常值顯示功能，對異常數據用紅色報警。

4）右上方區域可調整檢測時的各種參數，包括探頭篩查深度，PW探頭發射功率，圖像增益，血流聲音量大小，聲音模式（正向、反向，混合，關閉）等；

5）右下方的血管圖，提示當前所檢測血管的大致位置，供操作者參考定位；

6）下方窗口為頻譜圖存儲和栓子顯示的互換窗口，由醫生根據被檢測者的具體情況進行選擇切換。

7）圖像掃描進度的指示器在圖像凍結后可實現頻譜圖像翻頁回放，以選擇合適的頻譜圖像保存。進度指示器左側顯示當前使用探頭頻率。

8）右側設置了多個快捷鍵，可直接進入各種操作界面，方便快捷，分別有凍結、解凍鍵，圖像存儲鍵，血管上下選擇鍵，電影回放鍵，報告回放，參數設置鍵，多功能切換按鈕，通道深度切換按鈕，幫助鍵，翻頁鍵，登錄鍵。
