超聲經顱多普勒血流分析儀M模顯示的說明

超聲經顱多普勒血流分析儀M模顯示是近年來的一項新技，超聲經顱多普勒血流分析儀M模的基本原理是通過一次超聲發射，回收一個區域（深度范圍）內的，所有深度的血管血流信號，并進行顯示。當檢測到正向血流時顯示一條紅色信號帶，檢測到負向血流時顯示一條藍色信號帶。M模的好處是能夠可靠、快速地定位血管，解決了超聲經顱多普勒血流分析儀操作醫生（特別是初學者）查找血管難、慢的問題。

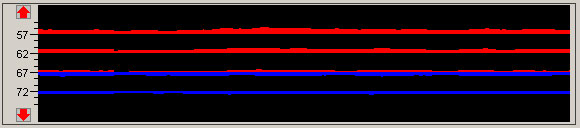

超聲經顱多普勒血流分析儀M模顯示窗口圖

如圖顯示的超聲經顱多普勒血流分析儀M模意義表示的是：在探頭方向深度50mm和71mm處，篩查到兩條血管的血流速度信號，紅色表示正向血流（信號較強），藍色表示同時檢測到此處的反向血流（信號較弱）。

根據這兩條M模顯示，用鼠標雙擊波線，即可在主窗口上回放此深度的血流頻譜信號。
