解碼超聲經顱多普勒正常的頻譜圖像

先展示幾張超聲經顱多普勒不同動脈的正常頻譜圖像。

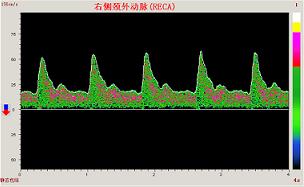

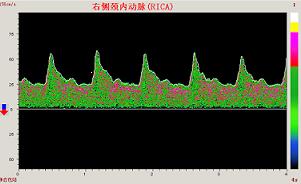

                                                           經顱多普勒頸內動脈頻譜圖                        經顱多普勒頸外動脈頻譜圖

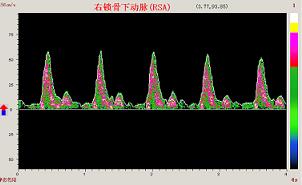

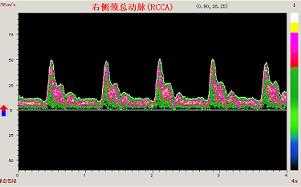

                                                          經顱多普勒頸總動脈頻譜圖                         經顱多普勒鎖骨下動脈頻譜圖

首先，我們必須了解超聲經顱多普勒頻譜圖形的物理意義：圖形上橫向表示時間軸t，縱向坐標為速度軸V。頻譜上的某一點橫向位置表示某一時刻，縱向某條豎線上的各個點（不同顏色顯示）表示這一時刻血管內各種不同流速的分布，各點的位置高低，即為血流速度V。每點的顏色表示這個時刻這種速度的紅細胞反射能量的強弱。

層流: 截面上各點速度方向相同的活體。正常情況下心血管中血流常為層流。層流圖形是頻譜窄、光點密集、頻譜包絡線較光滑的圖形，多普勒輸出可聽到平滑悅耳的血流聲。血流頻譜和基線之間常呈“空窗”或“聲窗”或“頻窗”，即在頻譜圖像頻寬范圍內各頻率分布有一定的規律，高能量有規律地集中在頻譜的四周，低能量則集中在頻譜圖像的中下部，層次分明，“頻窗”明顯。一旦血管內血液流動的層次遭到破壞或改變時，頻窗也消失了。

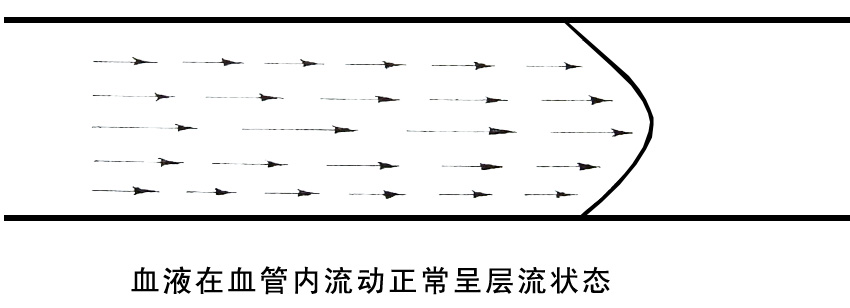

血液在血管內流動，靠近血管中央的紅細胞由于阻力小，移動速度快?？拷鼙诘募t細胞由于與血管壁的磨擦阻力，流動速度降低，越近管壁流動速度越低，整個血流流動呈現拋物線狀，呈層流狀態。

頻窗：低頻信號分布區，在頻譜圖像的下方成顏色較淡的三角形區域。反映的是層流的情況。

頻寬：在某一瞬間，從零基線到血流速度之間的距離。

盜血：當某支血管發生了嚴重的狹窄、不完全梗塞或完全梗塞以后，它的相鄰血管或側枝血管產生血液重新分配的現象。

典型的正常經顱多普勒頻譜圖像是由一系列連續有規律的，與心動周期一致的脈搏波動圖所組成。每個頻譜占據一個心動周期，包括心室收縮期和舒張期。
